Composants principaux du broyeur :

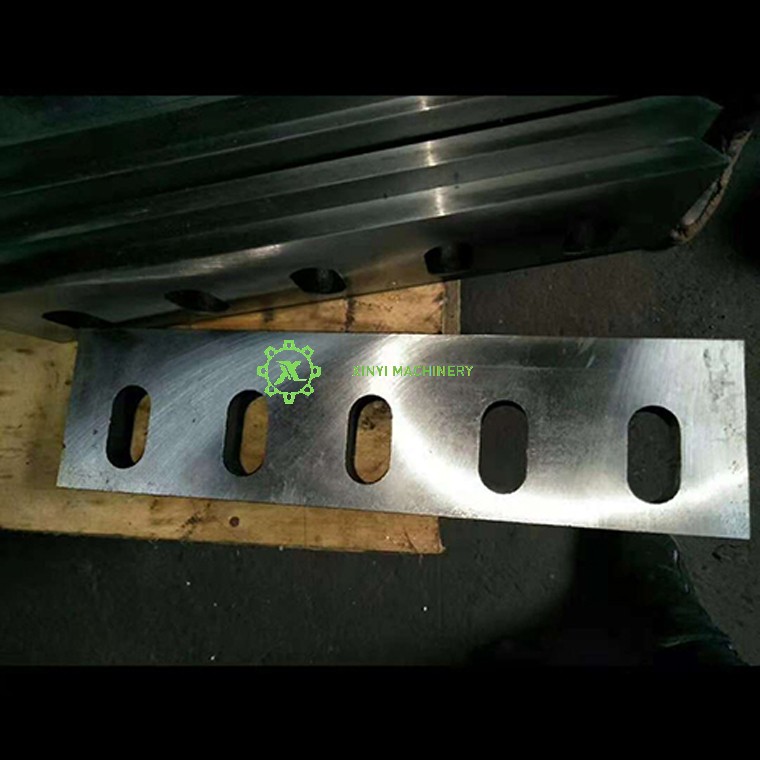

Lames de coupe :

Lames rotatives : Montées sur l'arbre du rotor, elles constituent les principaux éléments de coupe.

Lames fixes : Solidement fixées sur le carter de la chambre de broyage, à l'opposé des lames rotatives. Le plastique est cisaillé entre les lames rotatives et les lames fixes.

Rotor :

L'ensemble central de l'arbre rotatif qui supporte les lames rotatives. Sa conception (monobloc ou à disques), son diamètre, sa vitesse et la configuration de ses lames influent

considérablement sur l'efficacité et la capacité de broyage. Il est souvent équipé d'un système d'équilibrage.

Chambre de broyage :

Le compartiment fermé où s'effectue le broyage. Il abrite le rotor, les lames fixes et définit la géométrie de coupe. Conçu pour la robustesse, il est souvent revêtu de plaques d'usure

remplaçables.

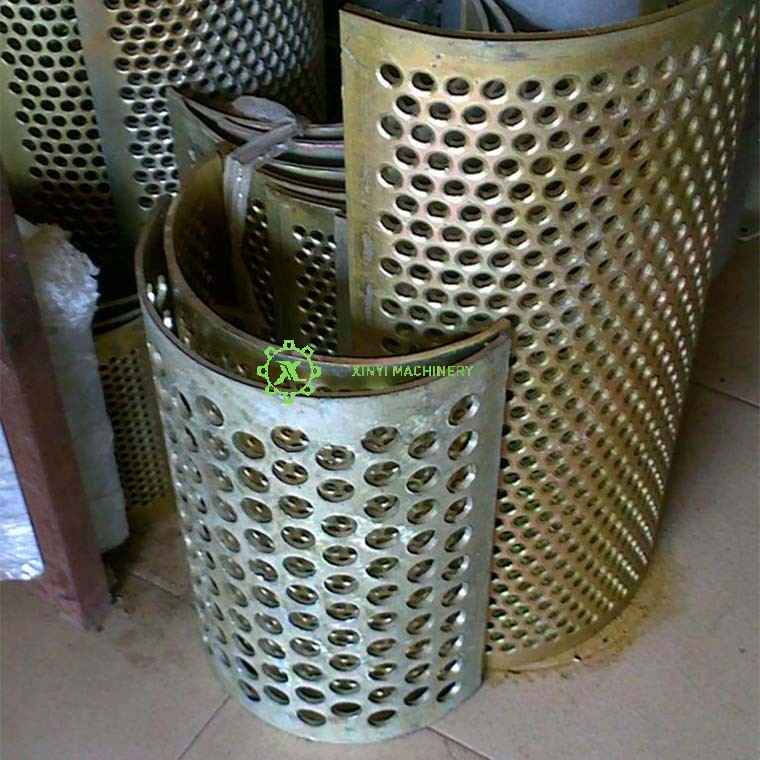

Tamis :

Situé au fond de la chambre de broyage, il détermine la granulométrie finale du plastique broyé. Des trous ou des fentes permettent le passage des particules plus petites que l'ouverture

 du tamis, tandis que les morceaux plus gros sont recyclés pour un broyage ultérieur. Les tamis sont interchangeables pour s'adapter à différentes granulométries.

Trémie d'alimentation :

Trémie supérieure : Point d'entrée des matières plastiques. Elle guide les matières vers la chambre de broyage. Souvent conçue avec des parois inclinées pour une alimentation par gravité,

elle peut comporter des dispositifs empêchant la formation de ponts de matière.

Entraînement et transmission de puissance :

Moteur électrique :

* Fournit la puissance nécessaire à l'entraînement du rotor. Sa puissance (kW/ch) détermine la capacité de la machine et son aptitude à traiter des matériaux résistants. Il peut être monté

directement ou par courroie.

Système de transmission :

* Entraînement direct : L'arbre du moteur est directement couplé à l'arbre du rotor (courant sur les petites unités).

* Entraînement par courroie et poulies : Utilise des courroies trapézoïdales (ou des courroies de distribution) et des poulies pour transmettre la puissance du moteur à l'arbre du rotor.

Permet de réduire ou d'augmenter la vitesse et absorbe une partie des chocs. Réducteur de vitesse (moins courant sur les concasseurs standards, plus fréquent sur les broyeurs) : utilisé

pour les applications nécessitant un couple très élevé.

Éléments structurels et de support :

Châssis :

La base rigide supporte l’ensemble de la machine (moteur, chambre de concassage, trémie, etc.). Elle assure la stabilité en fonctionnement et est souvent équipée de points de fixation.

Roulements :

Des roulements robustes supportent les extrémités de l’arbre du rotor à l’intérieur du carter de la chambre de concassage, permettant une rotation fluide à grande vitesse sous charge

 importante.

Systèmes de commande et de sécurité :

Panneau de commande électrique :

Il intègre les démarreurs de moteur, la protection contre les surcharges, les circuits de commande (boutons Marche/Arrêt) et généralement un disjoncteur principal.

Éléments auxiliaires (souvent en option/intégrés) :

Orifice d’aspiration des poussières :

Point de raccordement pour un système d’aspiration des poussières externe permettant d’éliminer les fines et les particules en suspension générées lors du concassage.
